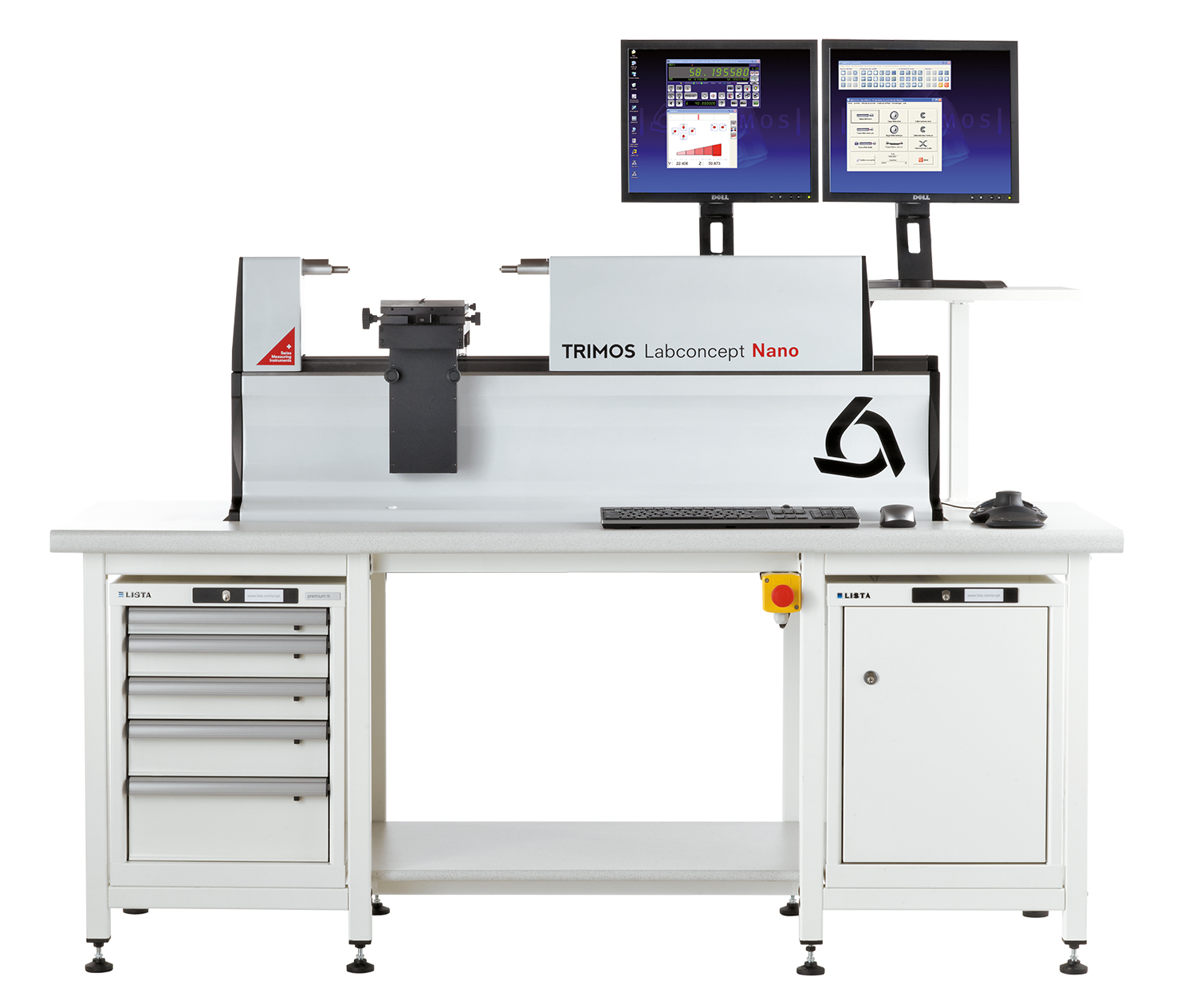

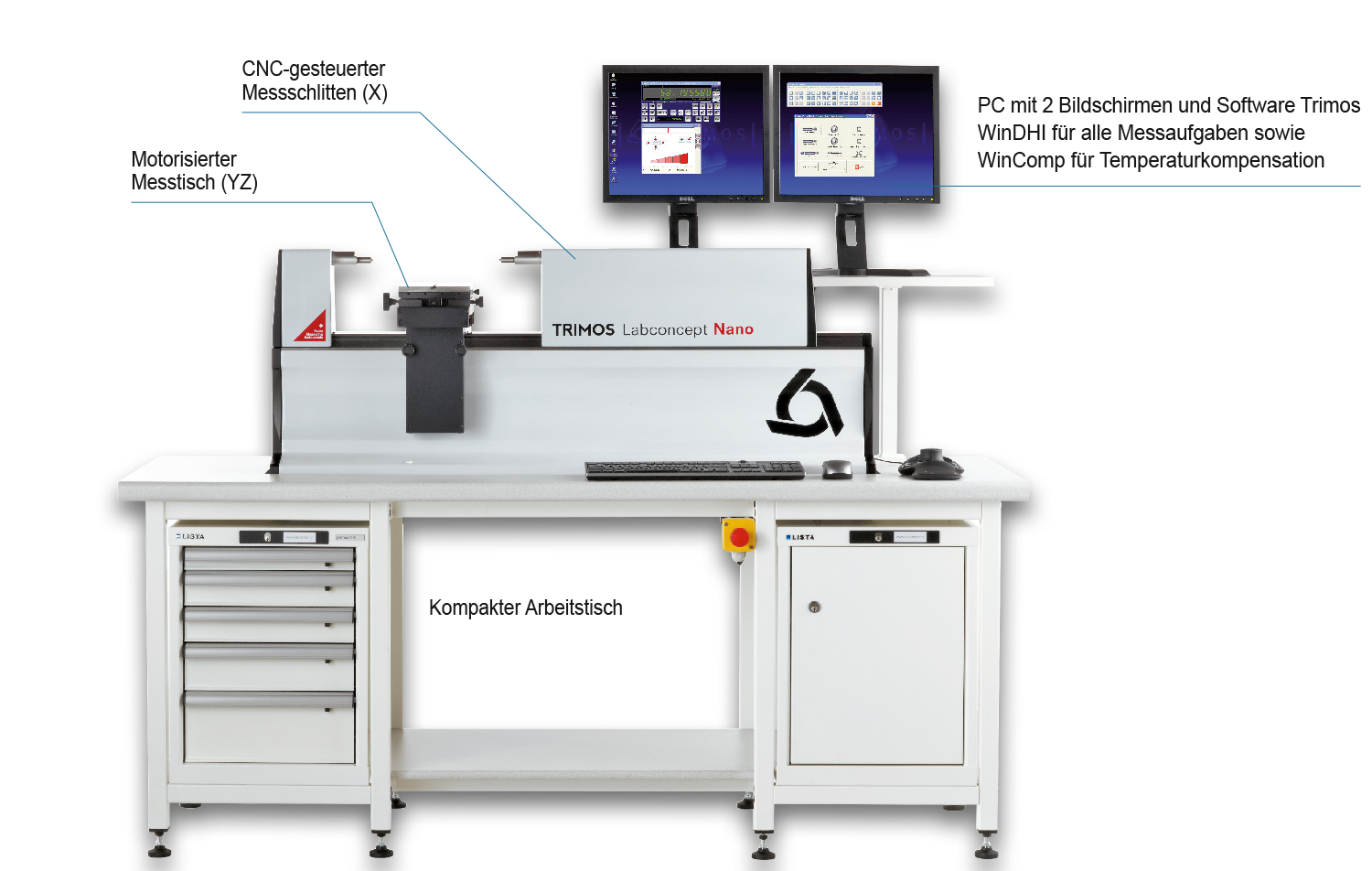

Labconcept Nano - Keine Kompromisse bei der Genauigkeit Das Labconcept Nano ist die neue Referenz in der Dimensionalmetrologie. Es ist das ideale Messgerät für alle Messaufgaben, die eine extreme Genauigkeit benötigen.

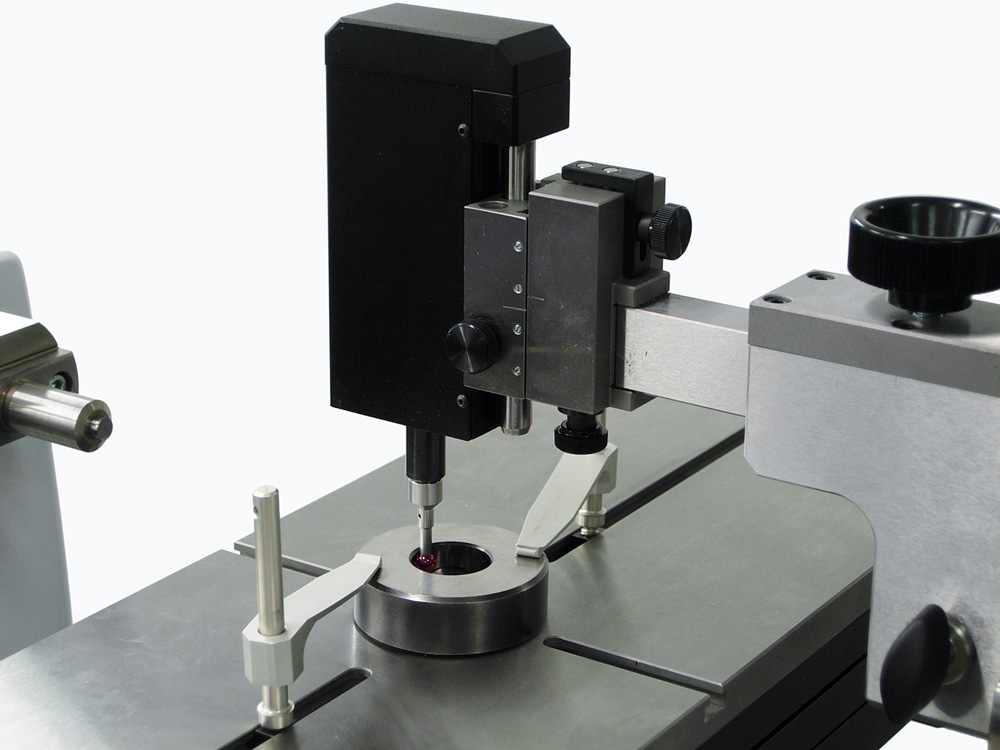

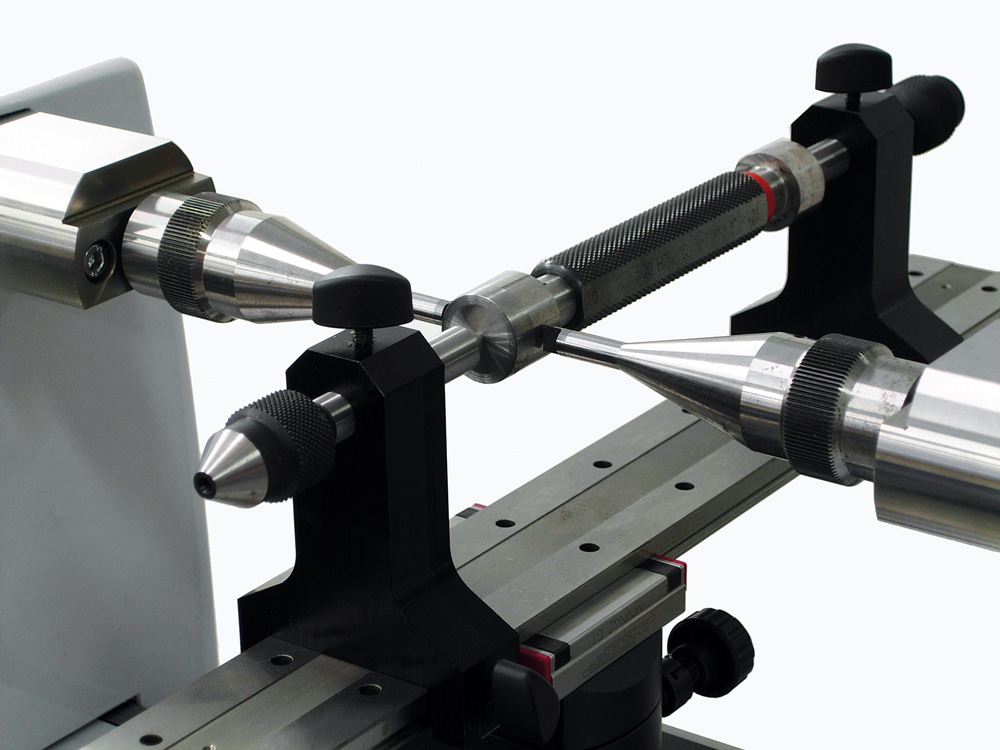

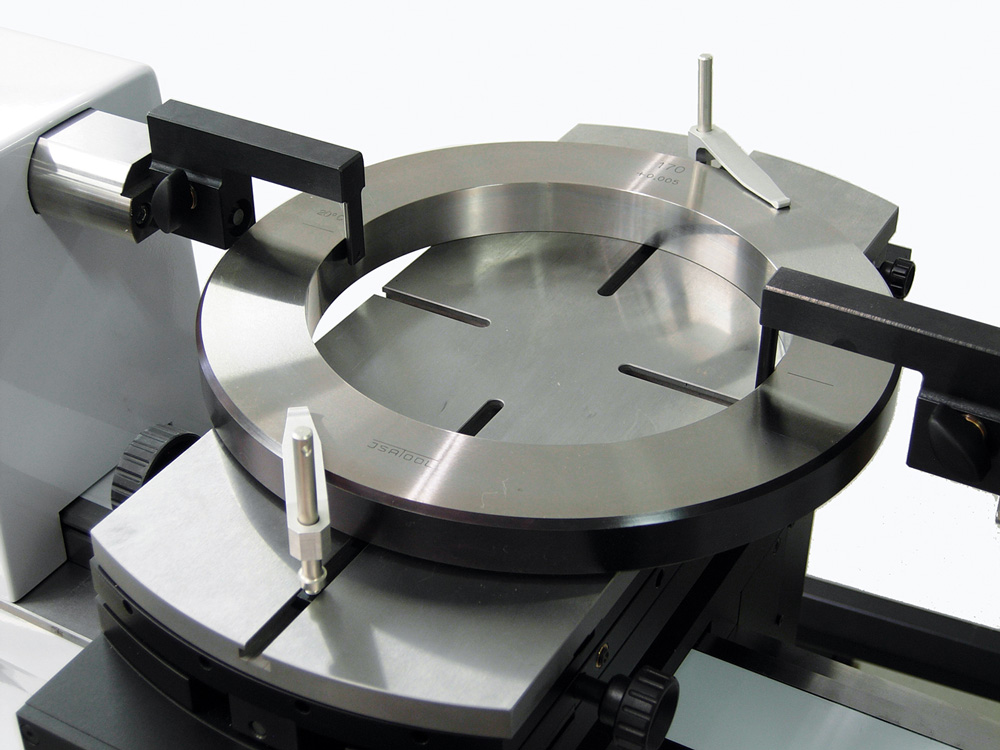

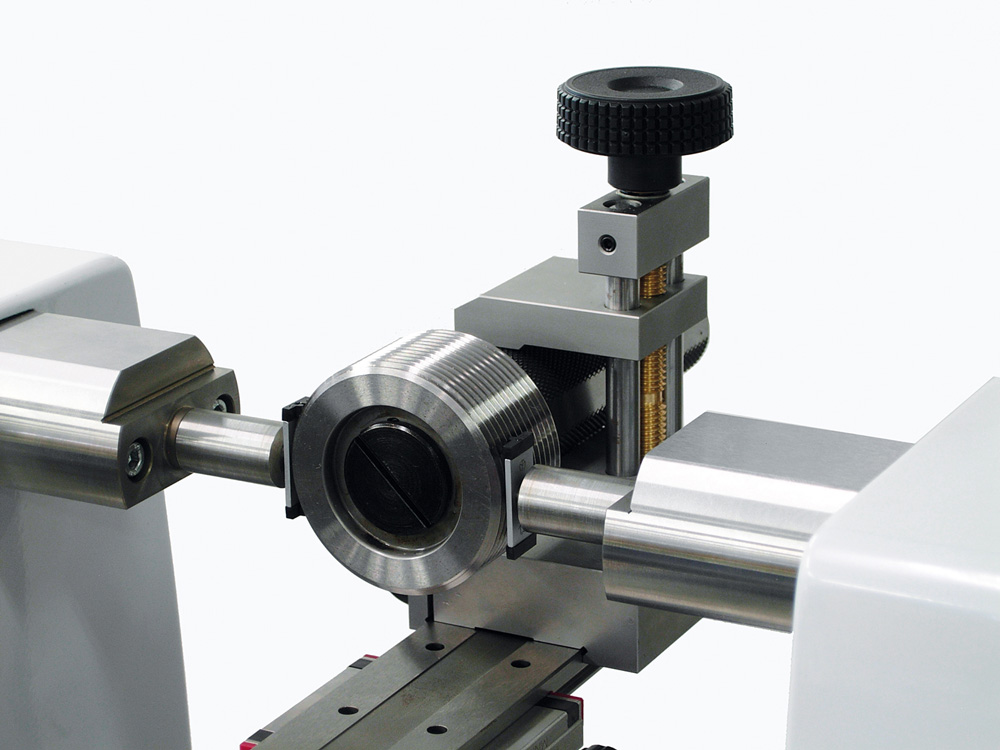

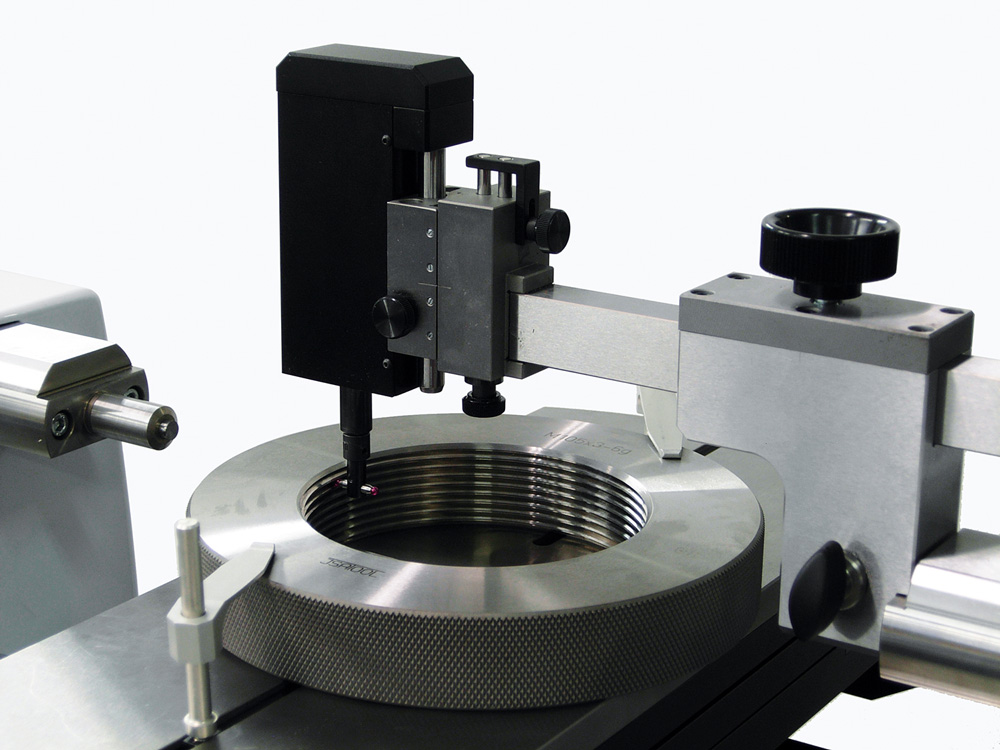

Die auf höchste Genauigkeit ausgelegte Konstruktion bietet eine leistungsfähige Plattform für die Messung und Kalibrierung aller Prüfmitteltypen, so z.B. von Lehrringen, Gewindelehrringen, kegeligen Gewinden etc. Die bedienerfreundliche Software Trimos® Win DHI Nano steuert die drei motorisierte Achsen (X, Y, Z) und führt Innen- und Außenmessungen vollautomatisch durch.
Unvergleichliche Genauigkeit Extrem hohe Wiederholbarkeit Motorisierte Messachsen, Auswahl der Geschwindigkeit über Software Motorisierter Messtisch, CNC-Y- und -Z-Achsen mit integrierten Messsystemen Messkraft und Blockierung der Messschlitten über Software Integrierte Temperaturkompensation Absoluter Messbereich 350 mm auf allen Modellen Anwendungsbereich 350, 600 und 1100 mm bis 60 kg Zwei TFT-Bildschirme als Standard CNC gesteuerte Messungen auch für Durchmesser und Gewinde
Messtisch mit motorisierten Achsen
Höhenverstellung (Z)*
100 mm
Querverstellung (Y)*
50 mm
Schwimmende Bewegung (X)
10 mm
Neigung j (Y)
± 1.5°
Horizontale Schwenkung j (Z)
± 4°
Maximale Belastung
60 kg
* beide Achsen Y und Z verfügen über ein integriertes Messsystem
Lieferumfang:
Horizontalmessgerät 1 Paar Messaufsätze mit Hartmetallfläche (1302-1035) Universalmesstisch mit motorisierten Achsen Y und Z PC mit Interface, Software Trimos® Win DHI Nano 2 17'' TFT-Bildschirme und Drucker Fußpedal für Datenübergabe Arbeitstisch mit Schubladenschrank und Computerschrank Temperatur-Kompensationssystem TempComp Basic Läppscheibe Schutzabdeckung Satz abgewinkelter Inbusschlüssel Betriebsanleitung Prüfzertifikat
Optional (auf Anfrage): Luftgelagerter Anti-Vibrationstisch (statt Schubladenschrank und Computerschrank)
