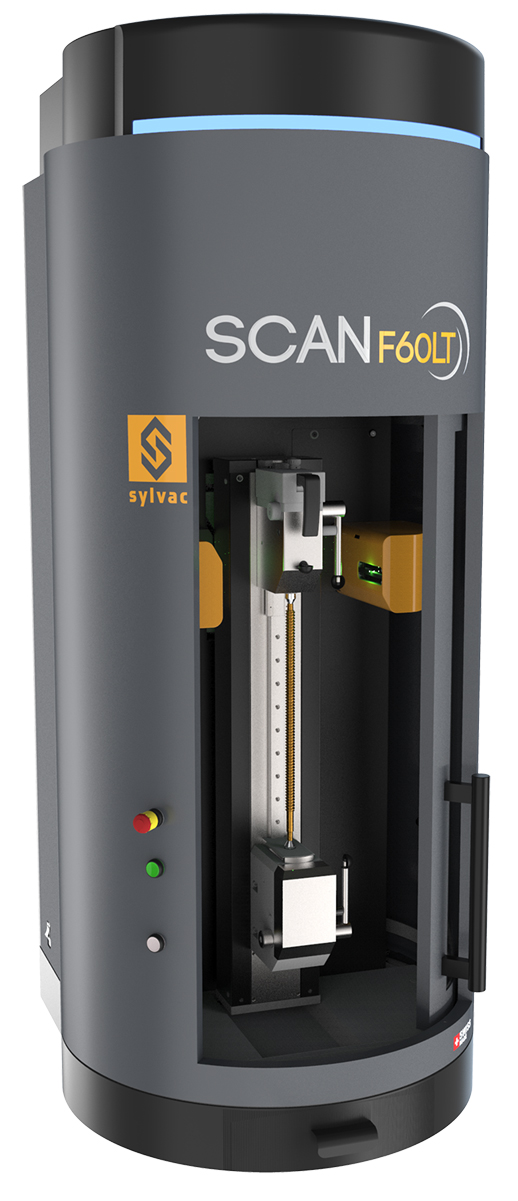

Optisches Wellenmessgerät Sylvac SCAN F60LT
Lieferzeit auf Anfrage
zzgl. MwSt. zzgl. Versandkosten
1841-0112 Sylvac SCAN F60LT Optisches Wellenmesssystem mit Schwenksystem 30°
SWISS MADE
Motorisches, optoelektronisches, berührungsloses Wellenmessgerät:
- optisches Messsystem mit lichtempfindlichen Sensoren
- DELL PC System, Tastatur und TFT 21,5"
- Software ReflexScan+ mit Dongle
- drehende Spindel für statische und dynamische Messungen
- Messbereich max. Ø = 64 mm, L = 500 mm
- Auflösung 0.1 µm
- Fehlergrenze Ø (µm) = 1 + D(mm)/100

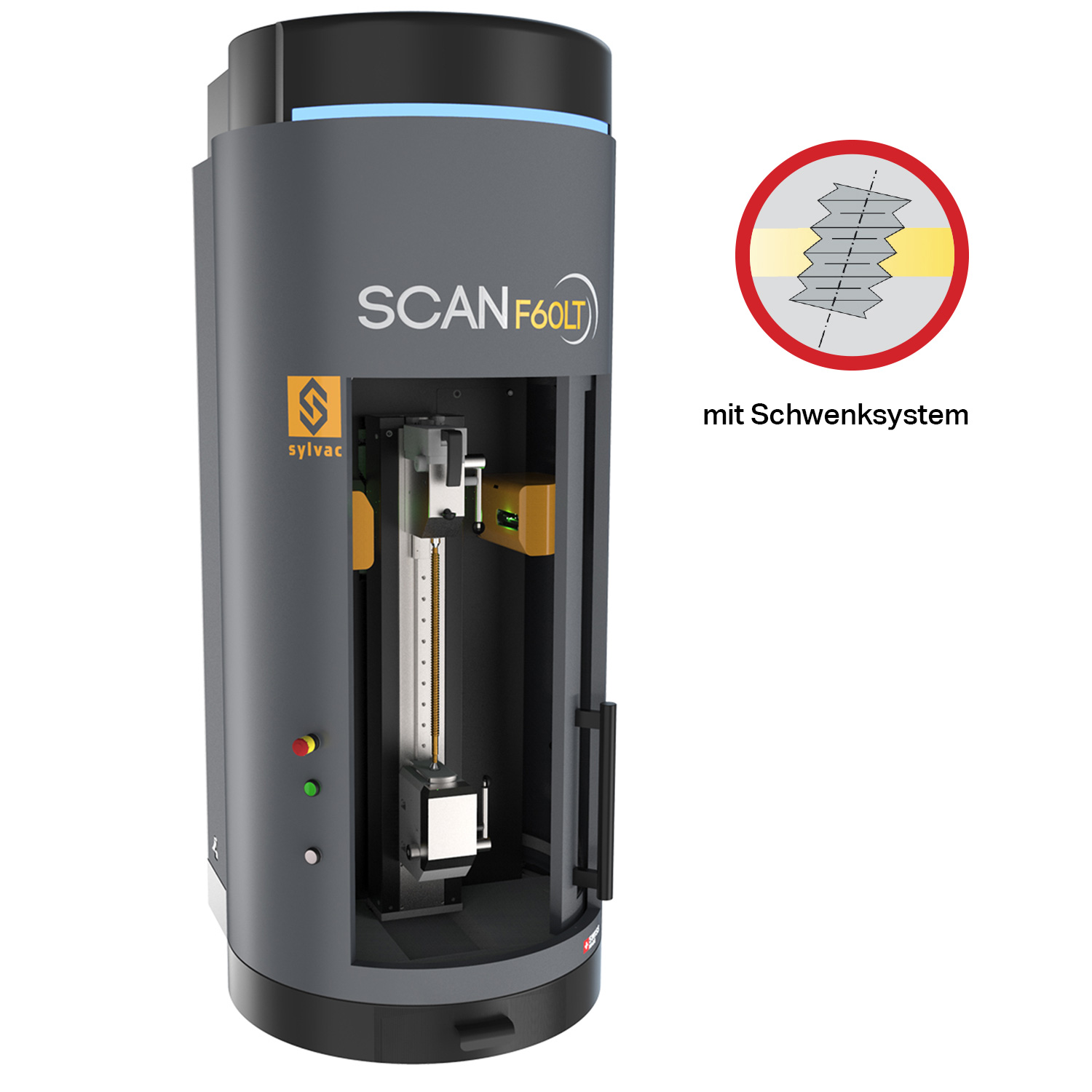

- mit motorisiertem Schwenksystem 30°
Anwendungen
 |  |  |  |  |
| Durchmesser | Abstand | Winkel | Positionstoleranz | Formabweichung |
Umfangreiche Software mit vielen Features:
Automatisches Messen von Durchmessern, Längen, Höhen, Abstände, Winkel, Fasen, Radien, Gewinde (Parallele), Gewinde (Kerndurchmesser, Kegel, mehrgängige Spindeln, Kugelrollspindeln, Spezielle Gewinde), Rechtwinkligkeit, Formabweichung, 2D-und 3D-Ausrichtung der Werkstücke (Achskorrektur), Rotationsdurchmesser, Rundlauf, Konzentrizität, Rundheit, Zylinderform, Schlüsselweiten, Geradheit, Unterbrochene Durchmesser (Nuten, Turbinen).
Vollständiger 2D Teilescan in weniger als drei Sekunden
Große Status Anzeige - auch von Weitem gut erkennbar
Automatisches Messen und Erkennen von Werkstücken
Hohe Bildschärfe
Einfache Bedienung
| Messbereich Länge (mm): | 500 |
| Messbereich Durchmesser (mm): | 64 |
| Auflösung (mm): | 0.0001 |
| Fehlergrenze Durchmesser (µm): | 1 + D[mm] / 100 |
| Fehlergrenze Länge (µm): | 3 + L[mm]/200 |
| Spindel: | drehende Spindel für statische und dynamische Messungen |
| Wiederholbarkeit Durchmesser (µm): | 0.5 |
| Wiederholbarkeit Länge (µm): | 1 |
