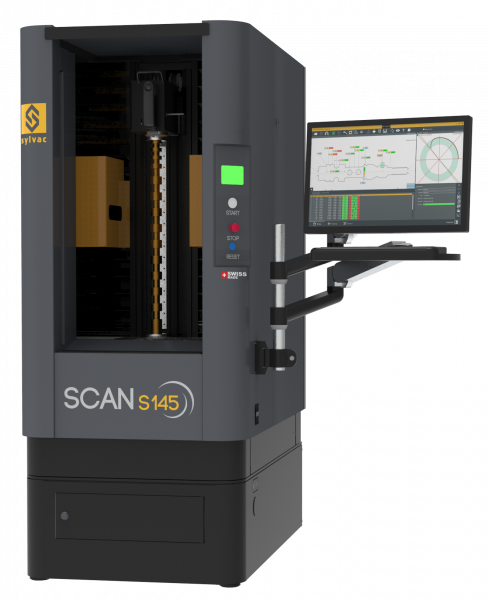

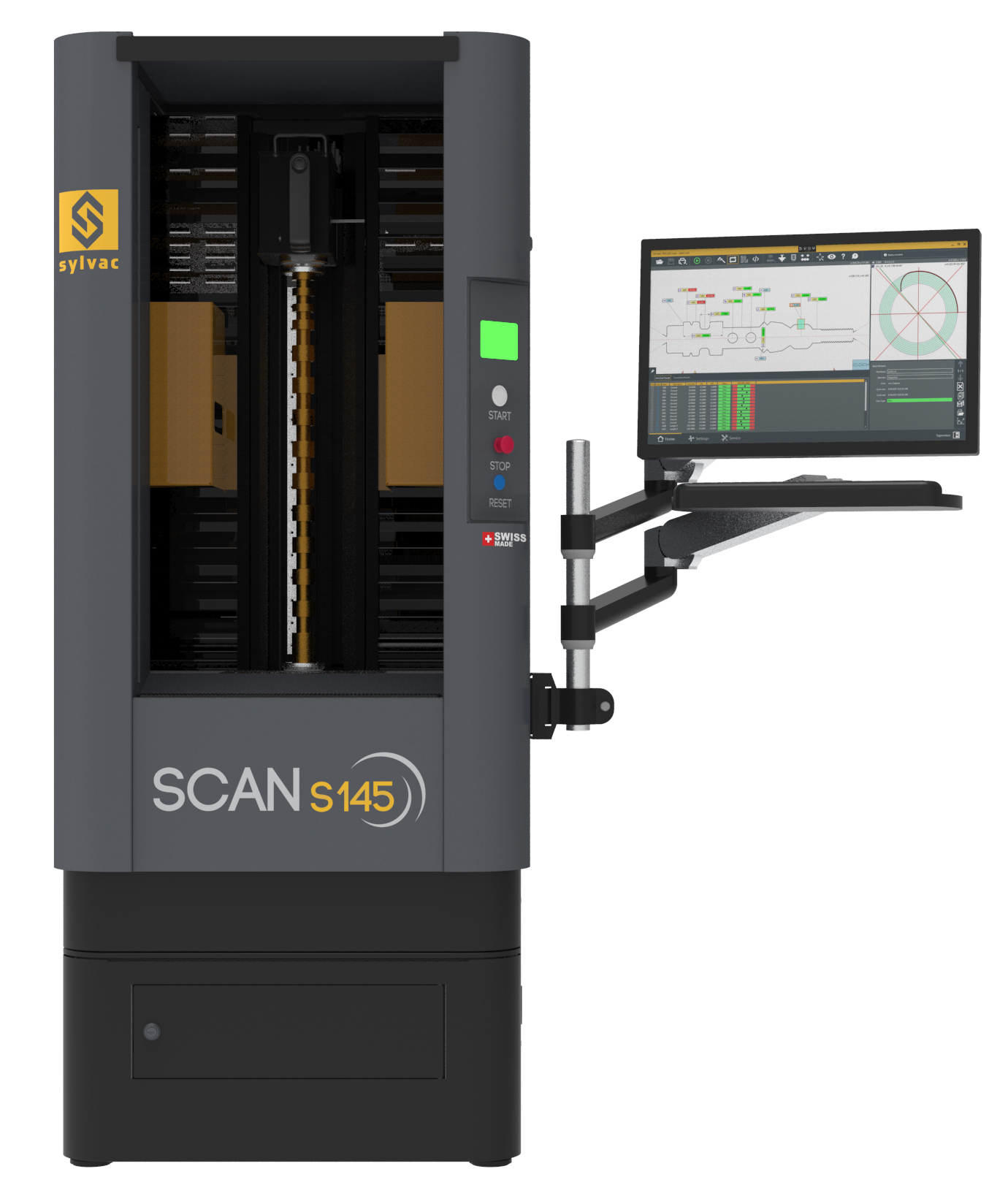

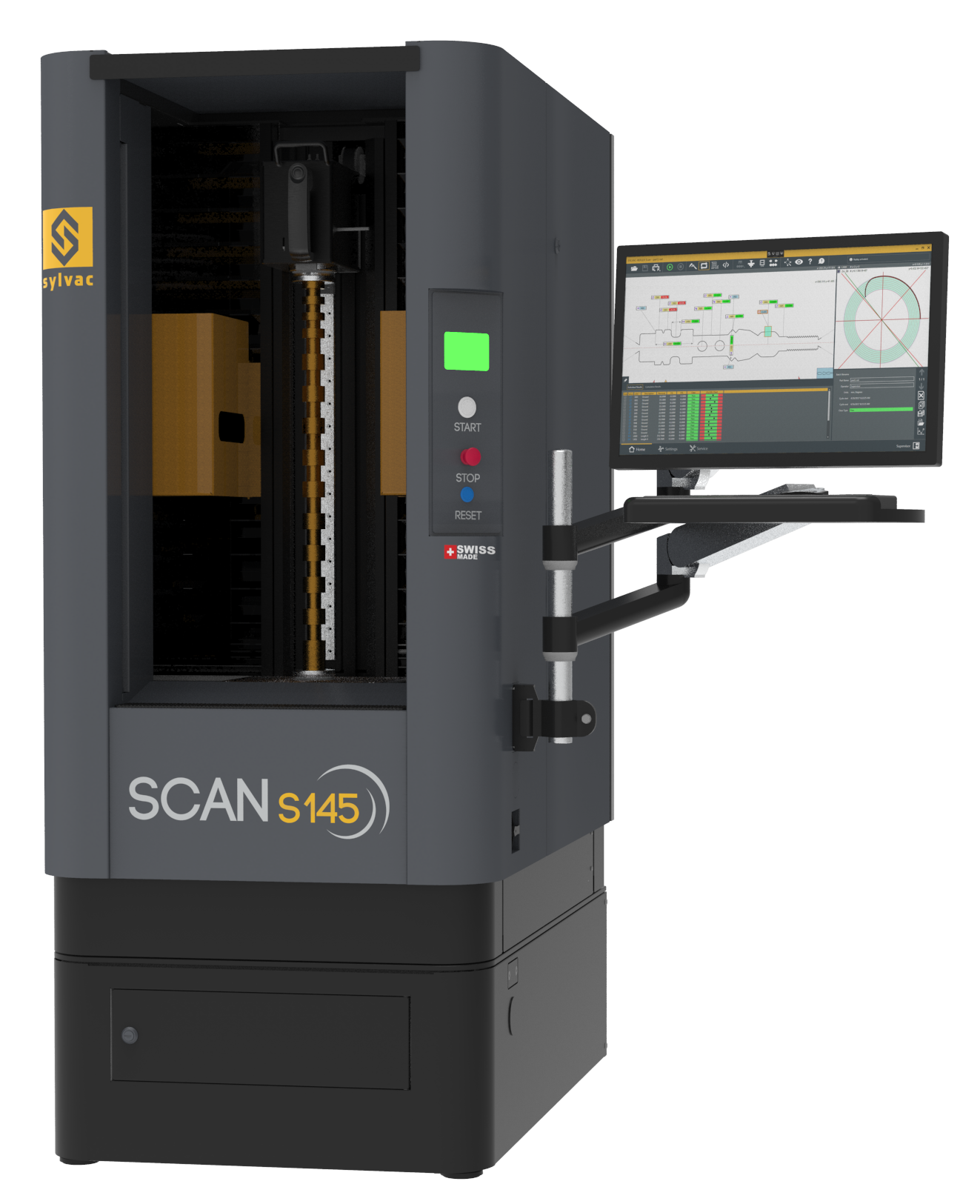

Optisches Wellenmessgerät Sylvac SCAN S145

Optisches Wellenmessgerät Sylvac SCAN S145 Art. Nr. 1841-0120

Lieferzeit 2-4 Werktage,
Zwischenverkauf vorbehalten

zzgl. MwSt.
zzgl. Versandkosten

auf Anfrage
1841-0120 Sylvac SCAN FS145 Optisches Wellenmesssystem -NEU- SWISS MADE Motorisches,... mehr

1841-0120 Sylvac SCAN FS145 Optisches Wellenmesssystem -NEU-

SWISS MADE

Motorisches, optoelektronisches, berührungsloses Wellenmessgerät:

-   optisches Messsystem mit lichtempfindlichen Sensoren
-   PC System auf Windows Basis, Tastatur und Bildschirm
-   Software ReflexScan FT mit Dongle
-   drehende Spindel für statische und dynamische Messungen
-   Messbereich max. Ø = 145 mm, L = 615 mm
-   Auflösung 0.1 µm
-   Fehlergrenze Ø = (1.5 + D[mm]/100) µm
die Maschine ist standardmäßig bereits für eine Automation vorbereitet
- der Reitstock ist sowohl manuell, als auch programmgesteuert, motorisch verfahrbar

Anwendungen

icon-diameter logicielsDistance angle-icon logicielsPosition icon-form-deviation
 Durchmesser  Abstand  Winkel  Positionstoleranz  Formabweichung



Umfangreiche Software mit vielen Features:
Automatisches Messen von Durchmessern, Längen, Höhen, Abstände, Winkel, Fasen, Radien, Gewinde (Parallele), Gewinde (Kerndurchmesser, Kegel, mehrgängige Spindeln, Kugelrollspindeln, Spezielle Gewinde), Rechtwinkligkeit, Formabweichung, 2D-und 3D-Ausrichtung der Werkstücke (Achskorrektur), Rotationsdurchmesser, Rundlauf, Konzentrizität, Rundheit, Zylinderform, Schlüsselweiten, Geradheit, Unterbrochene Durchmesser (Nuten, Turbinen).












Vollständiger 2D Teilescan in weniger als drei Sekunden

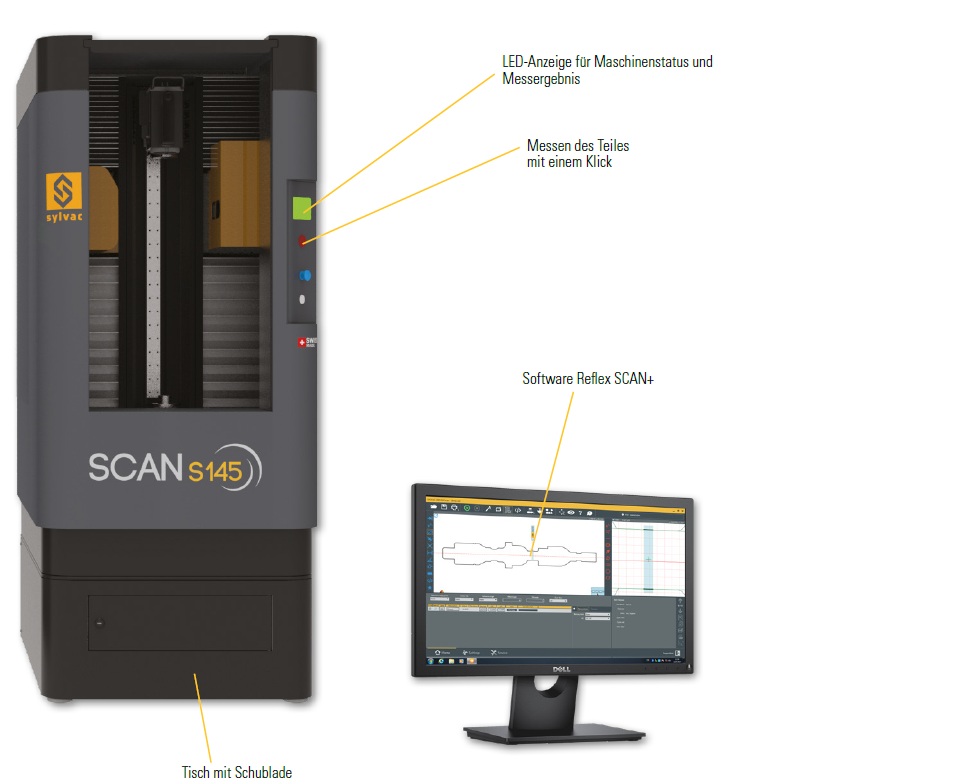

Große Status Anzeige - auch von Weitem gut erkennbar
Automatisches Messen und Erkennen von Werkstücken
Hohe Bildschärfe
Einfache Bedienung

Weiterführende Links zu "Optisches Wellenmessgerät Sylvac SCAN S145"
Bewertungen lesen, schreiben und diskutieren... mehr
Messbereich Länge (mm): 615
Messbereich Durchmesser (mm): 145
Fehlergrenze Durchmesser (µm): 1.5 + D(mm)/100
Fehlergrenze Länge (µm): (4 + L[mm]/200)
Spindel: drehende Spindel für statische und dynamische Messungen
Maschinengewicht (kg): 530
Maximales Werkstückgewicht (kg): 60
