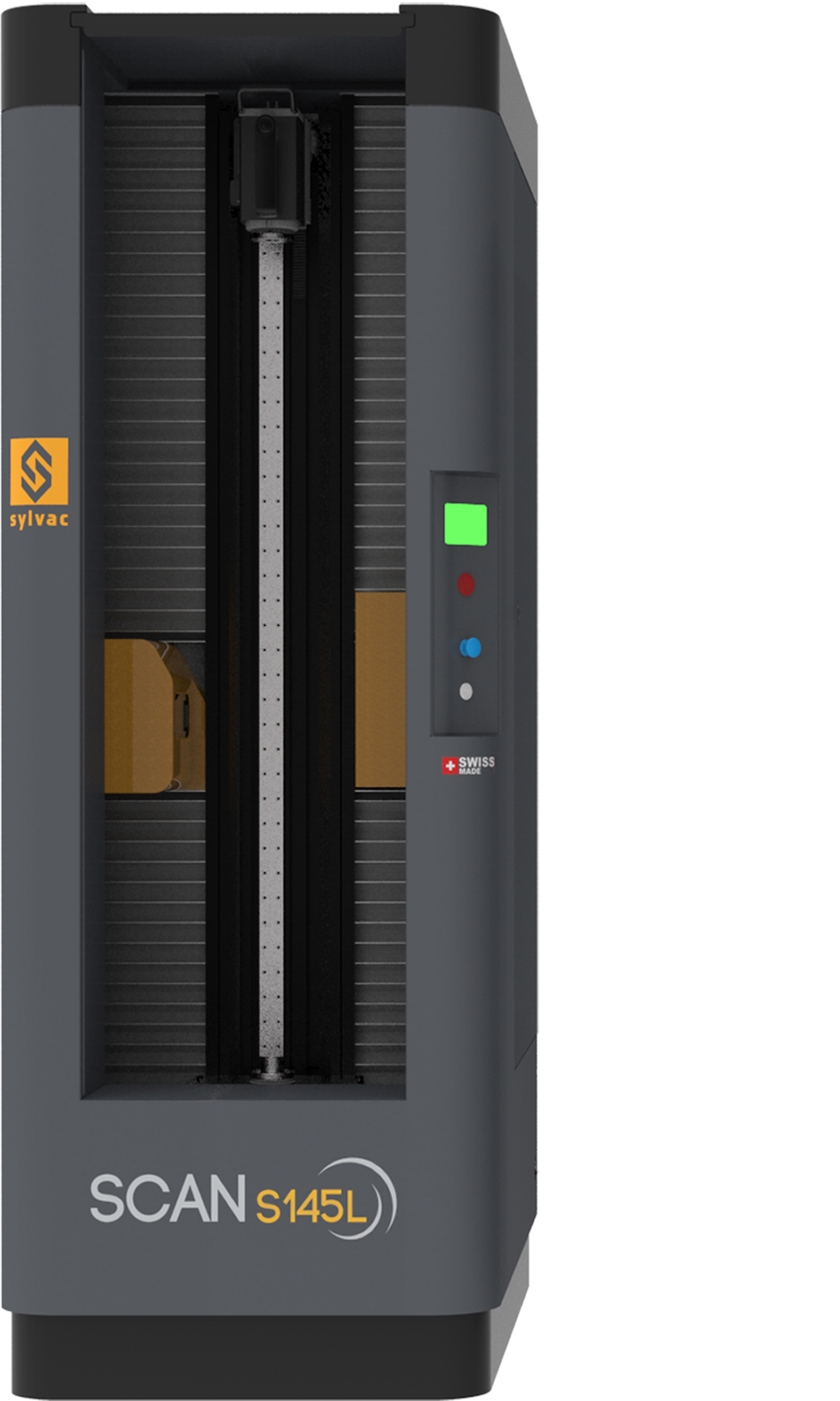

Optisches Wellenmessgerät Sylvac SCAN S145 L
Lieferzeit auf Anfrage
zzgl. MwSt. zzgl. Versandkosten
1841-0123 Sylvac SCAN FS145 L Optisches Wellenmesssystem -NEU-
SWISS MADE
Motorisches, optoelektronisches, berührungsloses Wellenmessgerät:
- optisches Messsystem mit lichtempfindlichen Sensoren
- PC System auf Windows Basis, Tastatur und Bildschirm
- Software ReflexScan+ mit Dongle
- drehende Spindel für statische und dynamische Messungen
- Messbereich max. Ø = 145 mm, L = 1280 mm
- Auflösung 0.1 µm
- Fehlergrenze Ø = (1.5 + D[mm]/100) µm
- die Maschine ist standardmäßig bereits für eine Automation vorbereitet
- der Reitstock ist sowohl manuell, als auch programmgesteuert, motorisch verfahrbar
Anwendungen
 |  |  |  |  |
| Durchmesser | Abstand | Winkel | Positionstoleranz | Formabweichung |
Umfangreiche Software mit vielen Features:
Automatisches Messen von Durchmessern, Längen, Höhen, Abstände, Winkel, Fasen, Radien, Gewinde (Parallele), Gewinde (Kerndurchmesser, Kegel, mehrgängige Spindeln, Kugelrollspindeln, Spezielle Gewinde), Rechtwinkligkeit, Formabweichung, 2D-und 3D-Ausrichtung der Werkstücke (Achskorrektur), Rotationsdurchmesser, Rundlauf, Konzentrizität, Rundheit, Zylinderform, Schlüsselweiten, Geradheit, Unterbrochene Durchmesser (Nuten, Turbinen).
Vollständiger 2D Teilescan in weniger als drei Sekunden

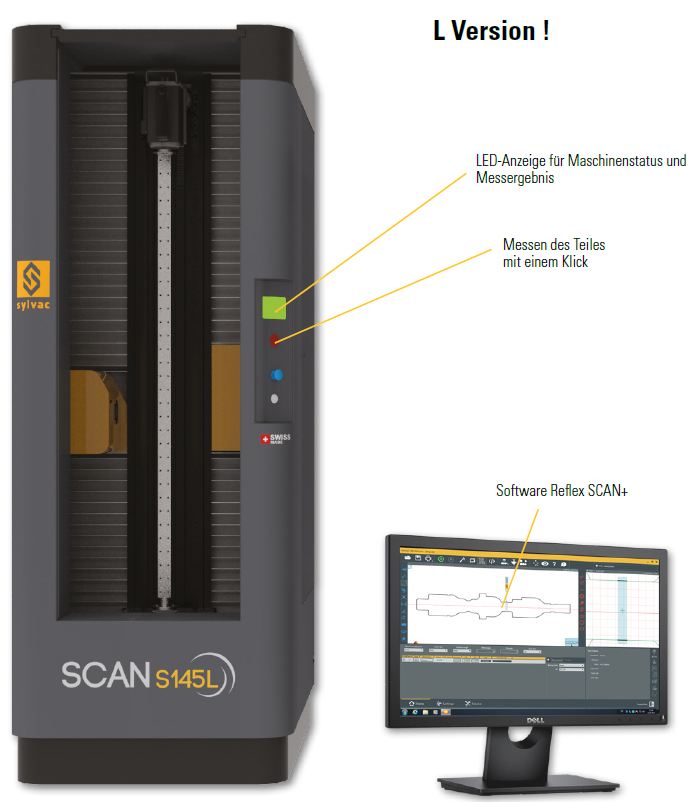

Große Status Anzeige - auch von Weitem gut erkennbar
Automatisches Messen und Erkennen von Werkstücken
Hohe Bildschärfe
Einfache Bedienung
| Messbereich Länge (mm): | 1280 |
| Messbereich Durchmesser (mm): | 145 |
| Auflösung (mm): | 0.0001 |
| Fehlergrenze Durchmesser (µm): | 1.5 + D(mm)/100 |
| Fehlergrenze Länge (µm): | (4 + L[mm]/200) |
| Spindel: | drehende Spindel für statische und dynamische Messungen |
| Maschinengewicht (kg): | 650 |
| Maximales Werkstückgewicht (kg): | 60 |
