Optisches Wellenmessgerät Sylvac SCAN25

Sylvac
Vorschau: Optisches Wellenmessgerät Sylvac SCAN25 Vorschau: Optisches Wellenmessgerät Sylvac SCAN25 Vorschau: Optisches Wellenmessgerät Sylvac SCAN25
Optisches Wellenmessgerät Sylvac SCAN25
Optisches Wellenmessgerät Sylvac SCAN25
Optisches Wellenmessgerät Sylvac SCAN25

nicht mehr lieferbar
Preis auf Anfrage
Beschreibung Technische Daten
Beschreibung

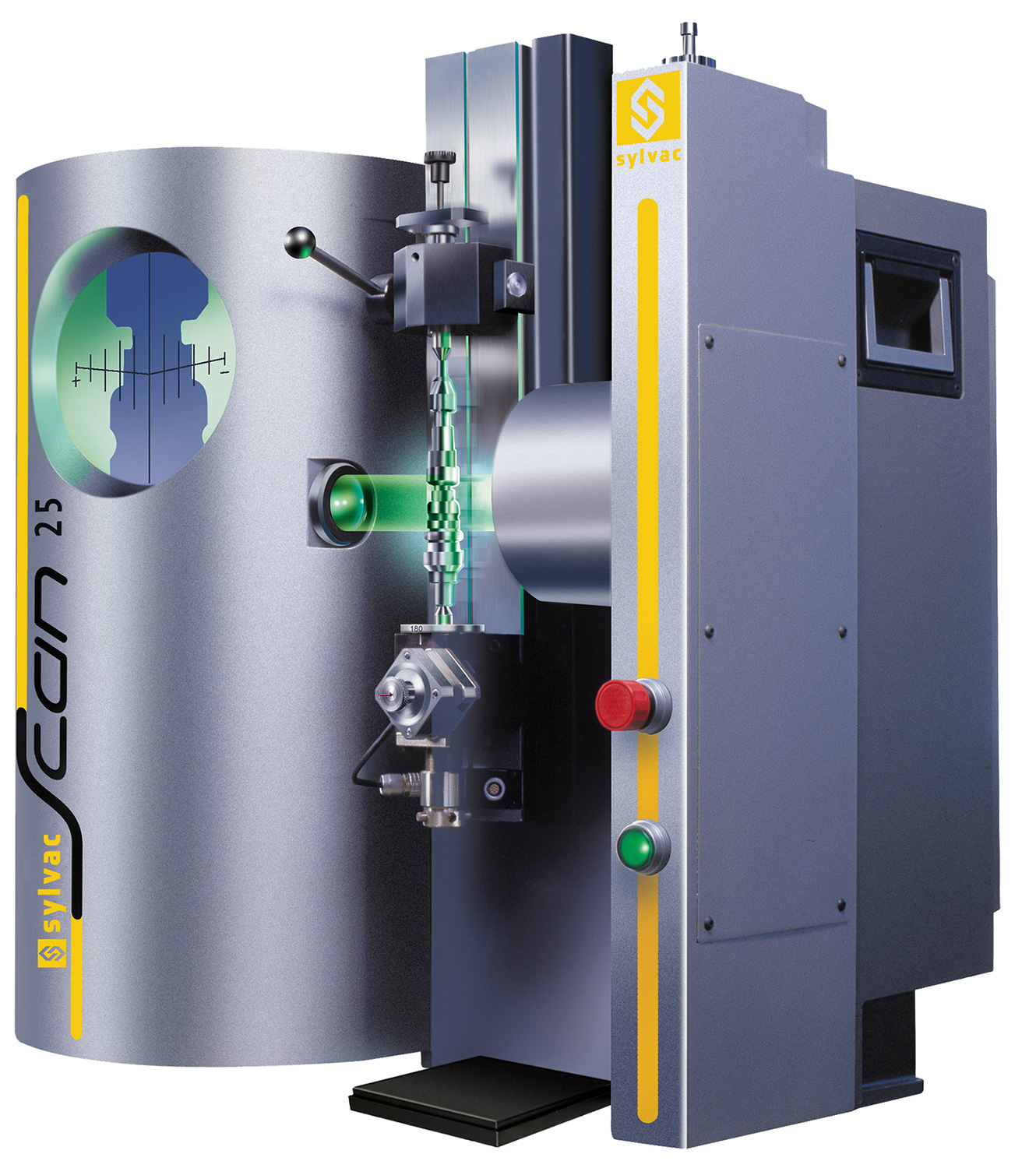

1841-0010 Sylvac SCAN 25 Optisches Wellenmesssystem  - (statisch/dynamisch) SWISS MADE... mehr
Menü schließen

1841-0010 Sylvac SCAN 25 Optisches Wellenmesssystem - (statisch/dynamisch)

SWISS MADE

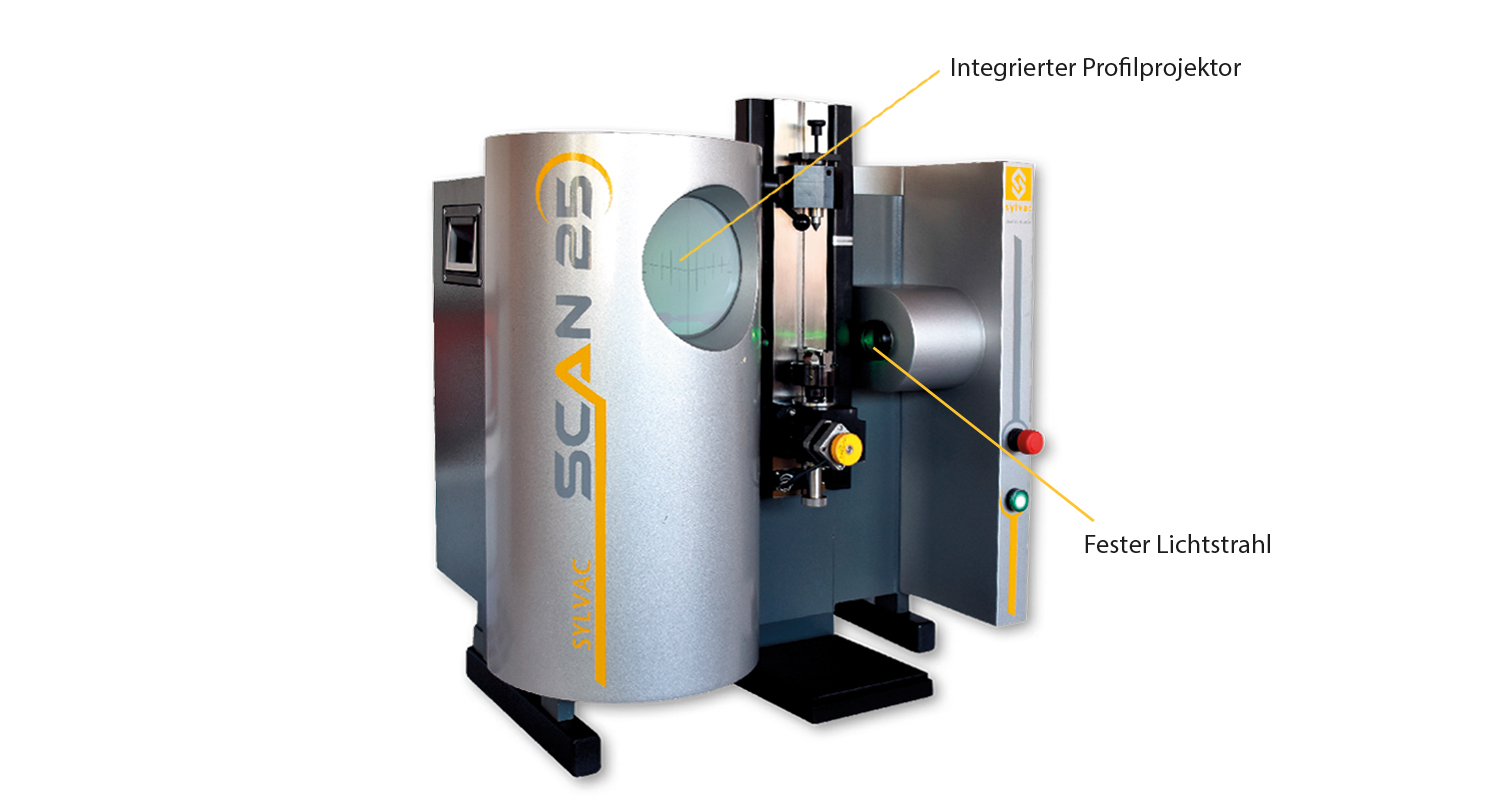

• integrierter Profilprojektor für das Betrachten des Teiles
• inkl. Sylvac Software Pro-Measure / Pro-Composer
• Robuste werkstatttaugliche Konstruktion
• Werkstückgröße max. Ø 59 mm, L=270 mm

Standard-Funktion

Optoelektronisches, berührungsloses Messgerät
zum Vermessen von rotationssymmetrischen Teilen

 Lieferumfang:

• Messgerät
• 2 Zentrierspitzen MK1 Ø 12 mm 1842-0178
• Spindelstock mit Rotationsachse 1843-1074
• Reitstock 1843-1024
• PC-Komplettsystem Windows 7
• Sylvac Pro-Measure Software
• Bedienungsanleitung





Weiterführende Links zu "Optisches Wellenmessgerät Sylvac SCAN25"
Technische Daten
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Messbereich Länge (mm): 200
Messbereich Durchmesser (mm): 0.25 ± 25
Auflösung (mm): 0.0001(Durchmesser) / 0.0005(Länge)
Fehlergrenze Durchmesser (µm): 1 + D[mm] / 100
Fehlergrenze Länge (µm): 4 + L(mm)/100
Spindel: drehende Spindel für statische und dynamische Messungen
Maschinengewicht (kg): 67
Wiederholbarkeit Durchmesser (µm): 0.5
Wiederholbarkeit Länge (µm): 2
